Das Filteraggregat FA dient zum Ausfiltern von Schmutzpartikeln aus der Reinigungslösung und ermöglicht die Verlängerung der Standzeit des Ultraschallbades ab einem Volumen von 13 Litern. Das Reinigungssystem eignet sich zum Filtrieren von wässrigen Reinigungsmedien bis zu einer Flüssigkeitstemperatur von maximal 70 °C.

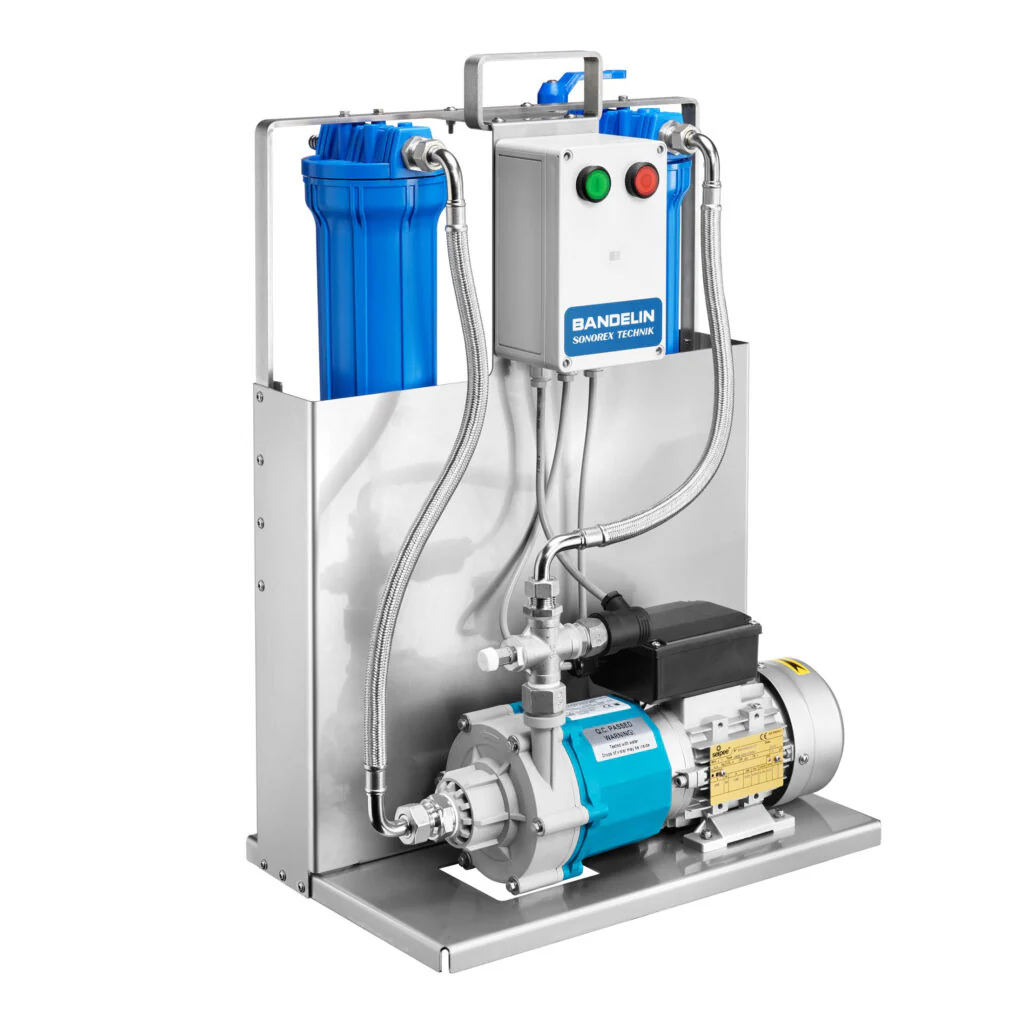

Das Filteraggregat FA besteht aus zwei Filtergehäusen aus Polypropylen (PP) und einer magnetisch gekoppelten Kreiselpumpe, die zusammen auf einer Konsole aus Edelstahlblech montiert sind. Der Vorfilter dient zum Schutz der Pumpe vor grober Verschmutzung. Der Feinfilter dient zur Tiefenfiltration.
Zur weiteren Ausstattung gehören ein Druckschalter, ein Kugelhahn, ein Schaltkasten mit EIN-Taster, ein Hauptschalter und 2 Meter Anschlusskabel mit Schutzkontaktstecker.

– Der Druckschalter schaltet die Pumpe bei zugesetztem Feinfilter ab. Der – Feinfilter kann anschließend ausgetauscht werden.
– Mit dem Kugelhahn kann die Durchflussmenge eingestellt werden.
– Die Pumpe des Filteraggregats muss unterhalb des Flüssigkeitsniveaus der Wanne stehen.

Filtration FA 110 inkl. Anschlusssatz für Ultraschallreinigungsgeräte der Sonorex Technik Reihe
mit Vor- und Hauptfilter zum Anschluß an die Ultraschall-Reinigungswanne

für Gerätetypen:
RM 110 / 112 UH, ZM 112 UHL

Netzanschluss: 230V~50/60 Hz

Ablauf	G ½ Innengewinde
Durchflussrate [l/min]	100
Außenmaß Gehäuse L [mm]	455
Außenmaß Gehäuse B [mm]	565
Außenmaß Gehäuse H [mm]	670
Schutzgrad Gehäuse	IP 55
Betriebsspannung [V]	230 V EU-Stecker
Stromaufnahme [A]	1,76
Anschlussleistung [W]	0,25
Netzkabel	2 m Anschlusskabel
Überspannungskategorie	II
Verschmutzungsgrad	1
Zul. Umgebungstemperatur [C]	„5-40
Zul. Feuchte 31 C [Prozent]	80
Zul. Feuchte 40 C [Prozent]	50
Gewicht netto [kg]	20
CE-Kennzeichnung	ja
Pumpentyp	magnetisch gekoppelte Kreiselpumpe
Max. Medientemperatur [C]	70
Material Filtergehäuse	Polypropylen
Filtereinsatz	20
